絲印在PCB設計中很重要的7個原因
絲印層在整個PCB組裝過程中通常被認為不重要，因為它對PCB的電氣功能沒有直接影響。因此，與其帶來的巨大價值和重要性相比，絲網印刷通常很少受到關注。

絲網印刷是提供有關PCB信息的一種方式。主要用于PCB標識和貼標，與PCB的電氣功能零連接。

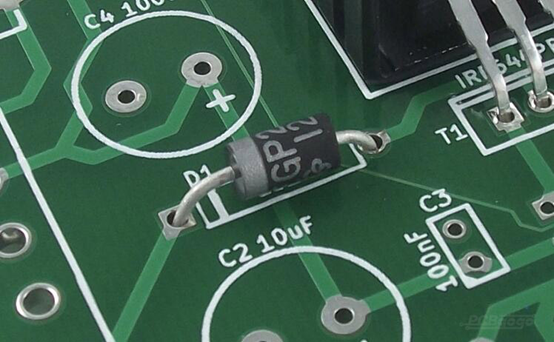

絲印只是指PCB板上的印刷文本，其中包含有關PCB組裝過程的信息，尤其是在組件放置方面，例如參考、標識符和公司徽標。
絲印通常用于元件側，以識別不同種類的元件，有時也用于焊錫側。
絲印層提供的信息與電路板密不可分，因為它包含某些符號、唯一標識號、認證標志和制造商標志。
只要清晰可見和可讀，絲印層提供的有價值信息也簡化了PCB制造過程和測試。
這實際上很重要，因為精心設計的絲印會影響PCB的整體質量。它減少了在PCB組裝過程中出錯的可能性，甚至可以在返工階段發現它們。還有絲印標記，可確保放置過程的準確性。
如果沒有絲網印刷，外行人會一無所知，并且會發現理解PCB板比實際上更令人生畏。而帶有絲印的PCB顯示每個連接的位置。
因此，以下是您應該注意PCB絲印的7個關鍵原因。
1. 測試和故障排除板
絲印層有助于對電路進行故障排除和測試，以確定沒有燒壞的部分或不希望的結果。
絲網印刷將技術人員引導至測試點或在測試或故障排除期間應進行測量的位置。它們可作為 PCB操作問題的初始指標。
它還可以在PCB工程和組裝測試期間更輕松地識別組件類型、板編號、零件編號和RoHS或 SnPb等工藝類型。這有助于識別潛在的故障原因和驗證設備性能。
2. 用于識別或認可
這是絲網印刷層的主要和關鍵用途。IPC要求PCB制造商同時提供制造商標記和標識符，這樣在出現問題或錯誤時可以更輕松地進行追蹤。
識別可以是電路，例如測試點、接地點和組件互連，也可以是零件，例如何時需要更換或需要進行設計評估。
絲印幫助當局識別注冊號、標準、公司名稱和RoHS合規性。
它還可以幫助維護和現場安裝人員識別關鍵組件、電路板名稱、版本、部件號、危險標記，如 DIP開關、電壓、功能和波形。
元件的位置、它們的極性、它們的位置和方向的細節、PCB上各種元件的標識符、標簽和徽標，都通過絲印標記進行識別或識別。此外，無論PCB的包裝程度如何，絲印仍然可以輕松地標記PCB的無源元件。
3. 減少錯誤
由于通過絲印層可以識別和查看PCB上的細節，它會自動降低出錯的可能性。此外，它還減少了發現PCB錯誤的時間。
因此，精心設計的絲印層確實可以大大節省您的時間、成本和PCB出現故障的機會。
4. 安全網
絲印層用作安全網，它提供高級別的有價值信息，例如組件的放置、通過參考指示符、標識符的零件位置等。
這些信息在組裝PCB時非常寶貴，因為它提供了更深層次問題的簡單視覺反饋。
絲印層還可以包括警告符號，可以將其視為奇異的高壓信號，接地或其他應格外小心的參數，都是您PCB的安全預防措施。
它還可用于驗證設備性能或幫助識別潛在故障原因，使其成為PCB的安全網。
5.節省PCB制造成本
當您非常注意了解絲網印刷時，它也可以在制造PCB的同時降低PCB成本。
例如，僅在一側進行絲印可以降低藝術品成本。此外，在絲印過程中將自己限制為黑色、白色和黃色的標準顏色會影響PCB制造成本，而不會影響其優勢。
6. 制造商的品牌和宣傳
絲印層使您的PCB設計與眾不同，通常是通過絲印上的公司徽標和名稱印制制造商的標志。
這將給予制造商宣傳，最重要的是可以防止非法復制電路設計。
七、產品進化過程
使用絲印層，升級PCB或進行組件更換測試或評級驗證等重大更改的過程將得到簡化。
這是因為絲印提供的PCB細節的可見性將作為一個很好的指導。
結論
注意您的絲印要求將幫助您避免PCB上的問題并提高其準確性水平。
由于電路板PCB設計、標簽、PCB組裝和測試等多種原因，絲印PCB布局精度非常重要。
絲印要有效和有益，它必須有清晰可讀的文本，這意味著滿足CM的印刷能力和字體要求。并且還提供足夠的圖像分辨率并在現場。
