剛性-柔性PCB設計準則的重要性

硬板-柔性PCB的硬板元件和柔性PCB元件組合在一起方面，我們取得了更大的成功。如果您遵守剛撓性PCB設計準則，那么在剛撓性PCB上實現柔韌性和剛性之間的適當平衡就容易了。

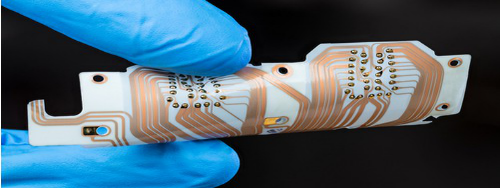

什么是剛性-柔性PCB？
對于那些一生都在Fr4基板上設計常規PCB的人來說，剛撓PCB可能是陌生的領域。顧名思義，剛撓式PCB是將硬板和柔性PCB的兩個元素結合在一起的PCB。
剛柔設計通常由由一個柔性條帶相互連接的兩個或多個剛性區域向上。剛性和柔性元件的協同性能使PCB在應用中可以彎曲或折疊。
由于對更緊湊，抗沖擊和更堅固的電子產品的需求，近年來剛撓性PCB受到越來越多的關注。一個剛柔設計省去了連接器和互連電纜的需求。由于整個設計都是在單個PCB上制造的，因此剛柔PCBS的安裝也更加容易。
剛性-柔性PCB設計的材料注意事項

與您的制造商聯系，以確保您為剛柔設計選擇正確的材料
開始設計之前，您需要咨詢您的PCB制造商。根據PCB是動態彎曲還是穩定彎曲，銅線類型，層數，彎曲半徑和覆蓋層的選擇可能會有所不同。
動態彎曲剛柔印刷電路板安裝在會不斷彎曲的環境中。因此，建議使用不超過2層，并確保彎曲半徑至少為材料厚度的100倍。
同時，剛撓性PCB最多可以有10到20層，這意味著可以進行穩定的彎曲安裝。它不會受到重復的彎曲力，這意味著較小的彎曲半徑約為其材料厚度的10倍也是可能的。
剛柔板設計指南

將彎曲的角和淚珠用于剛撓PCB的撓性區域
鑒于剛撓性PCB的所有優點，它們也給PCB設計人員帶來了挑戰。設計人員不僅需要處理設計的電氣方面，而且還需要考慮PCB的機械動力學。
如果您碰巧在剛撓性PCB上工作，則以下準則可幫助您避免犯下代價高昂的錯誤。
避免在彎曲區域上鍍通孔
避免在PCB柔性部分的彎曲區域上放置焊盤和過孔。彎曲線附近的區域將傳遞機械應力，這可能會損害鍍孔的結構。
焊盤和過孔可以放置在不彎曲的區域，盡管不建議這樣做。在這種情況下，請使用錨釘加固鍍孔。此外，使用淚珠將走線連接到電鍍孔，以獲得更牢固的連接。使用較大的焊盤和過孔也是一個好習慣。
注意跨彎曲區域的布線
彎曲線上的走線應保持為直線，垂直線。最好使用在柔性區域均勻分布的較窄的跡線。添加虛擬走線可以幫助提高機械強度，從而防止走線斷裂。對于雙層PCB設計，應在頂層和底層上交替走線。
避免在彎曲區域上留下任何痕跡。如果走線需要改變柔性PCB的方向，請使用曲線，而不要使用45°或90°的尖角。
使用交叉影線的地平面
如果將接地層澆注為銅的實心區域，則可能會承受大量壓力并降低其柔韌性。取而代之的是，在PCB的柔性區域上使用交叉陰影線接地平面。
毋庸置疑，使用支持剛性-柔性PCB設計準則的PCB設計軟件有助于創建無錯誤的原型。OrCAD可以按區域和層間檢查進行堆疊，這在剛柔設計中非常方便。
