PCB設計處理問題的提示

在工作中，確保組裝的PCB不會發生此類錯誤。通過焊接數百個微型組件，PCB的堅固性比您想象的要差。如果處理不當，您可能會收到不滿意的系統安裝人員的抱怨，因為電路可能無法正常工作。
PCB設計人員應該關心PCB處理嗎？
很有可能，您可能不愿意用自己的設計制造出數百種PCB。將與這些PCB接觸的是組裝人員，測試工程師，安裝人員和維護人員。
您不會參與后期制作過程的事實并不意味著您可以對PCB處理感到自滿。重要的是要了解正確的PCB處理流程，否則將可能導致電路故障。
更重要的是，PCB設計人員應該意識到他們在優化PCB布局中的作用，以便減少與PCB處理有關的問題。您想要做的最后一件事是在應該挑戰下一個項目時對現有的PCB進行重新加工。
PCB處理不當如何導致損壞
如果有選擇的話，我寧愿處理損壞的瓷器，也不愿處理因PCB處理不當而引起的問題。盡管前者很明顯，但由PCB處理問題引起的損害卻微不足道。在PCB部署后無法正常工作之前，通常沒有明顯的跡象。
當不小心處理PCB時觀察到的一個常見問題是有源組件會由于個人的靜電放電（ESD）而失效。在非ESD安全環境中處理PCB時會發生這種情況。對于ESD敏感組件，需要不到3,000伏的電壓才能對其內部電路造成真正的損壞。
如果仔細看一下回流焊接的PCB，您會發現只有極少量的焊料將表面安裝（SMD）組件固定在焊盤上。當平行于PCB施加機械力時，諸如SMD電容器之類的組件可使其焊盤之一斷開。
換句話說，當您試圖用單手拿起PCB板時，您會將PCB壓向自身。這可能會導致PCB稍微彎曲，并可能使某些組件從其焊盤上脫落。為避免這種情況，一個好習慣是雙手拿起PCB。

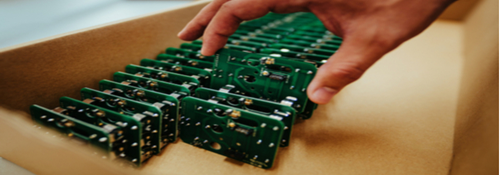

PCB處理不當可能會導致電子設備發生故障。
通常將PCB進行面板化以降低成本并提高效率。組裝好之后，您需要將PCB拆開。即使它們受到最小的V評分支撐，您仍然需要施加一些力量才能將它們分開。此過程也可能會意外損壞某些組件的焊接點。
雖然不常見，但有時會造成粗心，您就像在瓷碗上一樣將PCB掉在地上。突然的撞擊會損壞較大的組件，例如電解電容器，甚至損壞焊盤。
減少PCB處理問題的設計技術
在處理PCB處理問題時，PCB設計師并非完全無助。在一定程度上，實施正確的設計策略有助于最大程度地減少與PCB處理相關的缺陷。
靜電防護
為了防止敏感組件因ESD失效，您需要添加保護性組件，以抑制靜電放電期間的瞬變。壓敏電阻和齊納二極管通常用于處理ESD的快速放電。此外，還有專用的ESD保護設備，可以為此類現象提供更好的保護。

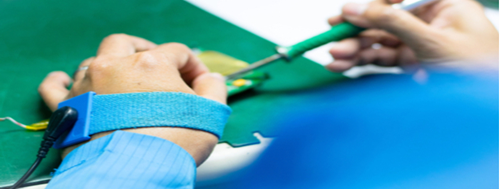

處理PCB時，ESD保護至關重要。
元件放置
您無法防止PCB受到機械應力。但是，您可以通過確保以某種方式放置組件來減輕此類問題。例如，您知道將SMD電容器放置在去面板化過程中施加的破壞力上會增加焊料破裂的風險。
因此，您需要將SMD電容器或類似部件與折線平行布置，以最大程度地減小施加的力的影響。此外，請避免將組件放置在靠近PCB的曲率或彎曲線的位置，并避免將組件放置在靠近電路板輪廓的位置。
