PCB設計ALLEGRO中如何添加信號線的物理規則？
pcb設計中，如何添加信號線的物理規則？
我們板子布局好了，就需要進入布線環節了，但在我們布線前，我們需要把我們的不同阻抗的信號線的線寬設置好，以滿足他的阻抗特征，如果有BGA得話，那BGA中走線線寬需要變細的話，我們也需要提前設置好，當然還有間距了，我們這篇文章就先介紹一下如何加線寬的規則吧~
首先我們需要通過阻抗計算軟件知道我們阻抗線的線寬是多少，以下是我常用的阻抗對應線寬的關系，當然根據疊層、板厚不同，線寬間距也會不一樣了，具體的需要自己計算下哦~
50歐姆信號線：表層6mil，內層5mil
100歐姆信號線：表層5.1mil線寬8mil間距，內層4.5mil線寬8mi間距。
90歐姆信號線：表層6.1mil線寬8mil間距，內層5.5mil線寬8mil間距。
小提示：我們差分線的線寬盡量不要和單線的一樣，哪怕故意相差0.1mil也可以的，因為都一樣的話，板廠根據線寬需找阻抗線的時候可能會混淆了。

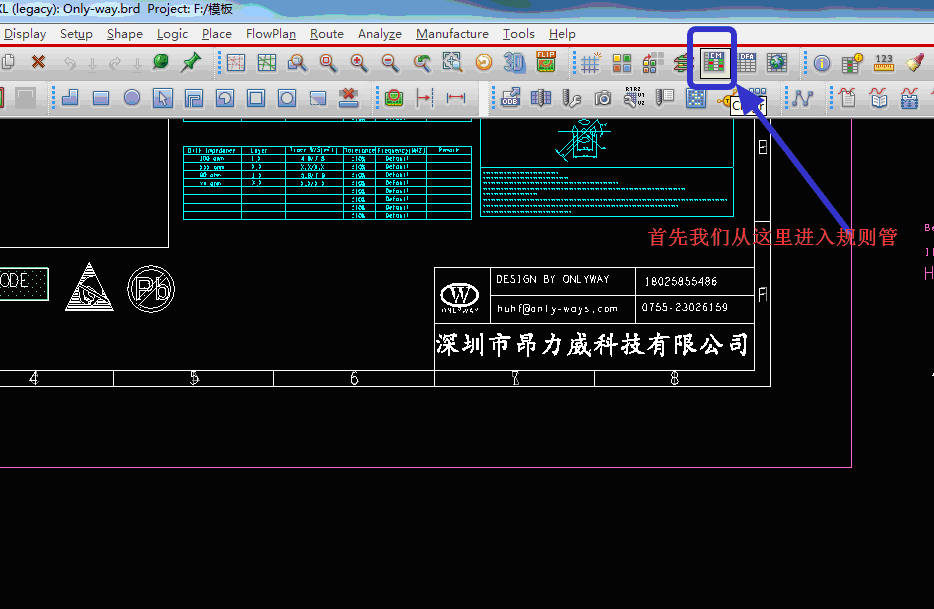

好了，下面我們就開始看看怎么設置吧。

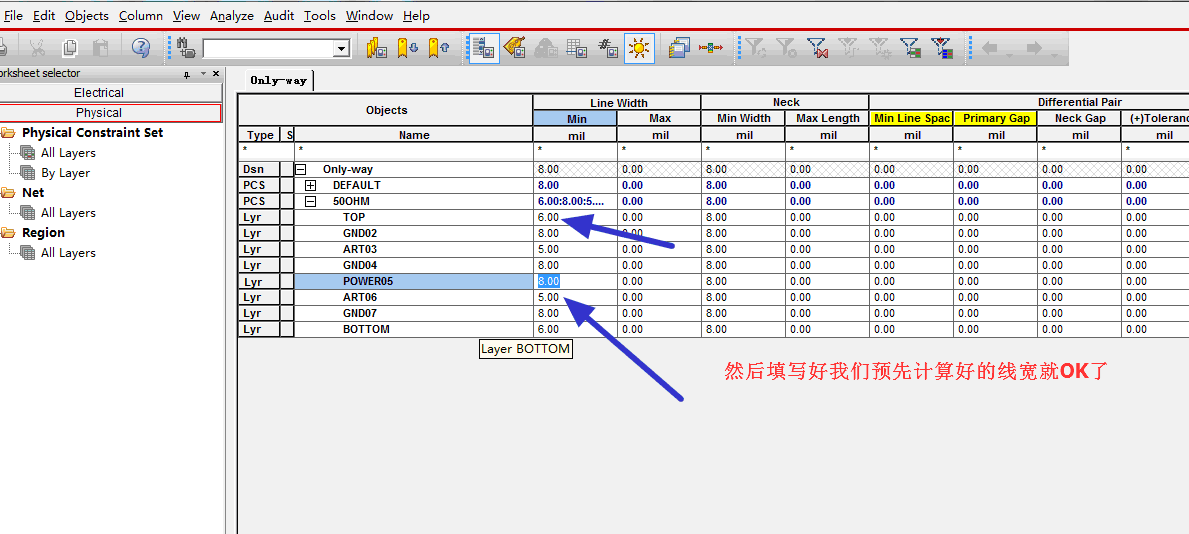

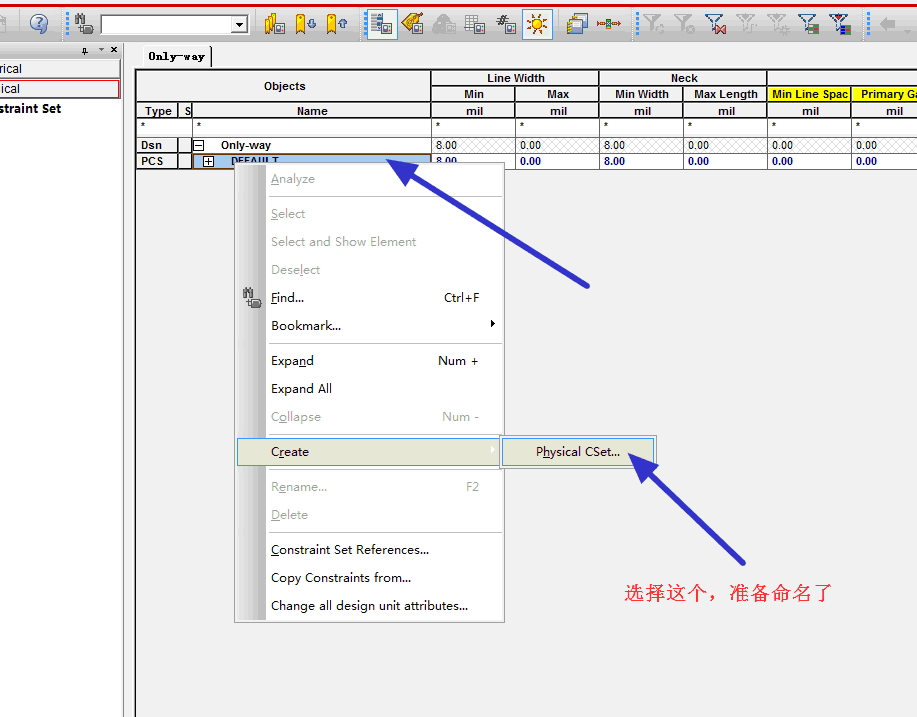

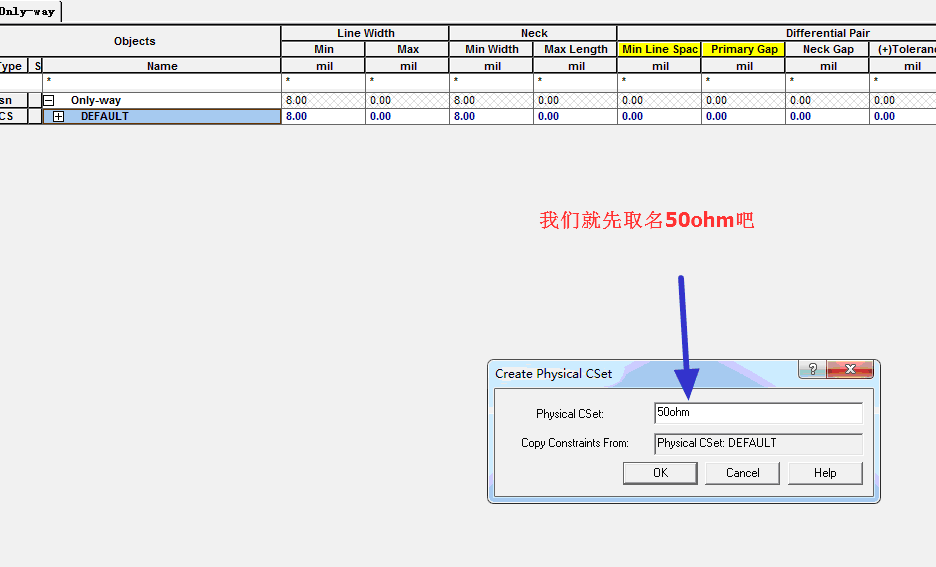

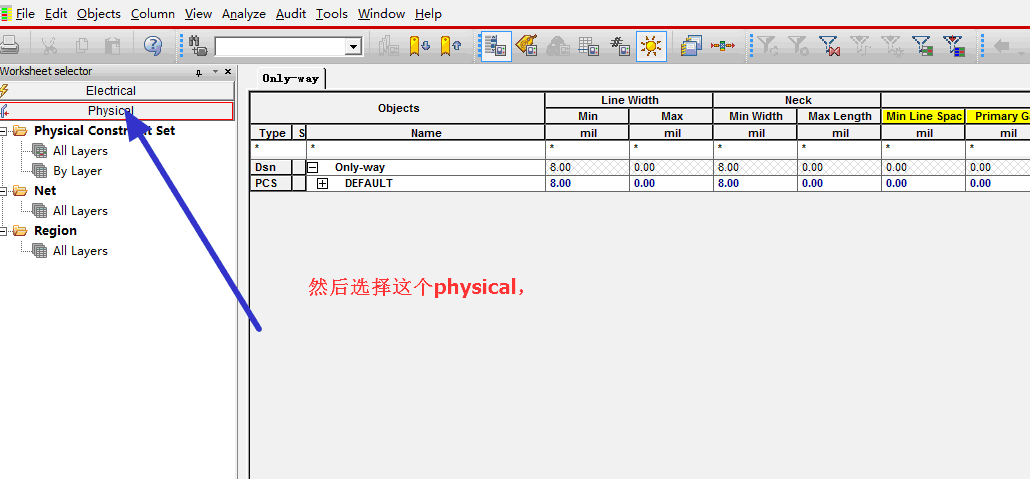

先設置下單線50歐姆的看看吧。
那單線的這么簡單，差分的物理規則設置怎么樣呢？

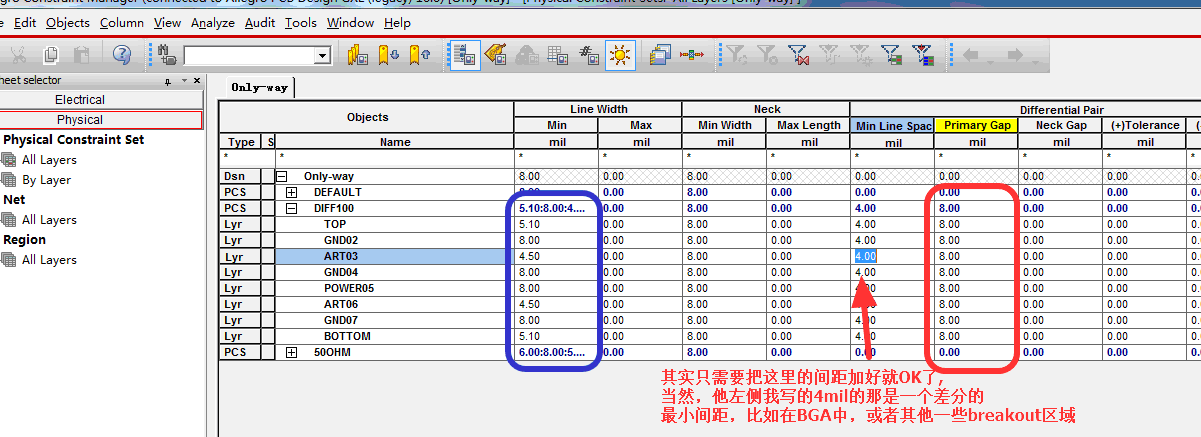

其實也一樣，只不過比我們單線的多了一項間距而已，好了，那下面我們就看下差分的吧。
那90歐姆的，我相信大家也知道怎么填寫了吧，其實規則設置沒有想象的那么復雜，但在pcb設計中一定要思維清晰，不搞混亂了就好了！
